スウィッシュプラスシステム

特徴とデザイン
表面性状
 カラーコードについて
スキャンアダプターのライブラリーデータ

特徴とデザイン

エステティックレベルで埋入されるスウィッシュプラス

スウィッシュプラスインプラントシステムは、キャリアー/トランスファー、エクステンダー、カバースクリューがオールインワンパッケージで提供されます。スウィッシュプラスはティッシュレベルインプラントで、カラー部に1mm高さの機械加工面を持ち、従来のティッシュレベルインプラントよりも深め（エステティックレベル）に埋入されるため、審美的に有効です。接合様式は、インターナルオクタゴンコネクションです。インプラント内部のオクタゴン面には、高い埋入トルクが掛かった場合でも接合部にダメージを与えないように、スクエアツールで埋入するための溝が付与されています（特許）。インプラントサイズは、6mm長のショートサイズもラインナップされており、多様な選択肢を持っています。また、豊富なパーツ類により様々な補綴形態にも対応可能です。

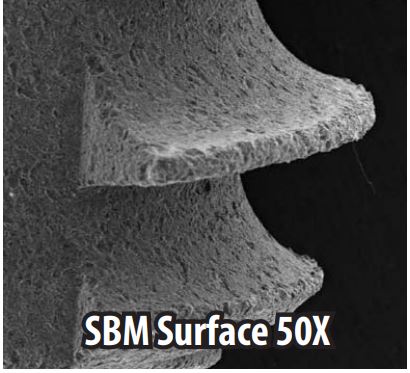

表面性状（SBMサーフェスとデュアルブラストSBM）

スウィッシュプラスインプラントの基本的な表面性状は、SBM （可溶性ブラスティングメディアであるハイドロキシアパタイト結晶を使用）ブラスト処理により、スレッドを丸めることなく形成された中程度の粗造面です。インプラントネック中間部までSBM処理が施されています。

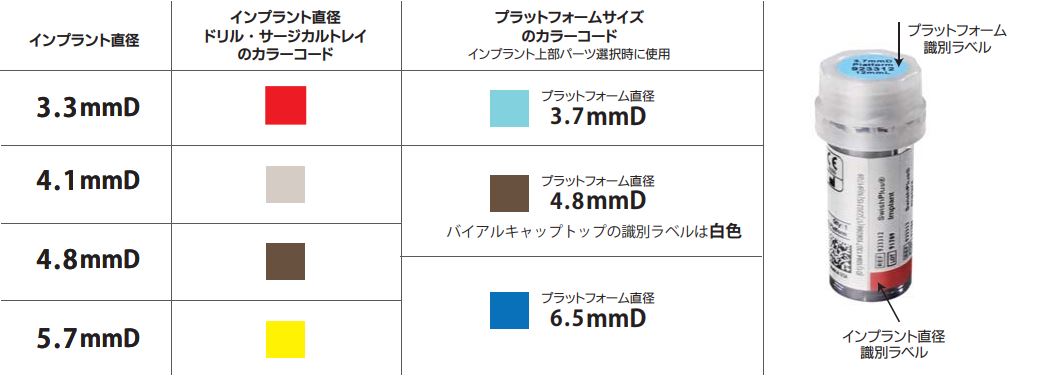

カラーコードについて

コンポーネントや専用ツールの選択を容易にするようカラーコード化されています。

スキャンアダプターのライブラリデータ

◆ライブラリデータの入手方法

インプラントダイレクト社ではexocad 、DentalWings 、3Shape用のライブラリデータをご用意しています。
各社のWEBサイト・ダウンロード・センターからダウンロードすることができます。（弊社では供給できません）

【3shape】

3Shape 歯科システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、コントロールパネルのホームページにある3Shape ダウンロードセンターにアクセスしてください。
新しいバージョンをインストールする前に、古いImplant Directライブラリを削除することをお勧めいたします。
3Shape ダウンロードセンターからライブラリをダウンロードできない場合は、3Shapeプロバイダーにお問い合わせください。

3Shape ライブラリのアンインストール/インストール手順
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf

3shapeデンタルシステムの「コントロールパネル」を開く
「ツール」の「ダウンロードセンター」を開く
項目の「ライブラリをダウンロード」を選択
必要なライブラリにチェックを入れてインポートをクリックする

※EU版をお使いください。
※一覧に「ImplanDirect」出てこない、クリックできないなどの場合は、3shapeを購入された販売店様もしくは、3Shape・Japan様にお問い合わせください。

3ShapeダウンロードセンターからダウンロードしたImplantDirect社用のライブラリーデータに、日本国内で販売中の“チタンベースアバットメント”、“テンポラリーアバットメント（NE）”、“スキャンアダプタースクリュー固定アバットメント用”の各パーツのデータが無い場合は、こちらからダウンロードしたデータをお使いください。

3shape_library.zip

それぞれ、デンタルシステム2021、2022、2023形式となります。
※2021よりも古いCADをお使いでインストールできない場合、デンタルシステムのアップデートが必要です。

ファイル内のライブラリー内容

・チタンベースアバットメント

Legacy 　　 002-853030CB 002-803530CB 002-804530CB
InterActive 002-6530-30CB 002-6534-30CB 002-6534-30CWB
SwishPlus 002-8530-30CB 002-9037-30CB 002-9048-30CB

・テンポラリーアバットメント（NE：ノンエンゲージ）

Legacy 　　 002-853049 002-803549 002-804549 002-805749
InterActive 002-653049 002-653449
SwishPlus 002-853049 002-904849 002-906549

・スキャンアダプタースクリュー固定アバットメント用

003-100009P

【exocad】

Exocad Dental CAD システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、次のリンクを使用してください。
https://exocad.com/integration/dentalcad-library-integration

新しいバージョンをインストールする前に、古いImplant Direct ライブラリを削除することをお勧めします。
Dental CAD にライブラリをインストールする手順については、以下のリンクを使用してください。

ライブラリのインストール方法マニュアル
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf
https://p.widencdn.net

exocadホームページの「integration」から「implant libraries for CAD」を選択、パートナー一覧の「implant direct」よりデータを入手します。
もしくは、下記リンクより「implant libraries for CAD」に入り、パートナー一覧の「implant direct」よりデータを入手します。

https://exocad.com/integration/dentalcad-library-integration

※ダウンロードはexocadの更新を1年以内に行っているユーザーが対象です。
　ダウンロードできない場合、弊社に保管してあるデータファイルをお渡ししますので、お問い合わせください。

exocad用の純正ライプラリデータは、インプラントダイレクト社の“スマートベース（当社未承認品・申請準備中）”の使用を前提にCADデザインを行うように規格されており、現状このままでは設計用データとしてはご使用いただけません。
通常使用ができるように変換されたライブラリデータにつきましては、弊社提携ミリングセンター“株式会社ベレッツァミリングセンター（BMC）”からご入手いただけます。レガシー/インタラクティブ/スウィッシュプラス純正スキャンアダプターを利用する際は、このBMC変換データをダウンロードしていただく必要がありますので、一旦、BMCにご登録いただき、ダウンロードしていただくようになります。

この際は、BMCでのミリングを含め、ご検討くださいますようにお願いいたします。

⇒「提携ミリングセンター」はこちら

・アナログの挿入窩のサイズ（押し込むときのキツさ/緩さ）

exocadで設計する際、ご使用する3Dプリンターで適度なサイズになるように「Horizontal Offset」の値を調整してください。
