■ガイデッドサージェリー案内チラシ

ガイデッドサージェリー（レガシー1,2,3/インタラクティブ対応）

本キットは、レガシー／インタラクティブインプラントのドリルシーケンスに対応します。

お手持ちのレガシー／インタラクティブインプラント埋入用外科キットがそのまま利用でき、少ない投資でガイデッドサージェリーが始められ、
インプラントのプランニングソフトウェアで設計した埋入計画通りの方向・深度でのインプラント窩の形成が可能となります。
これにより、ガイデッドサージェリーが可能となり、対応症例の幅をより一層広げていただけます。

ガイデッドサージェリー システムのポイント

●お手持ちのレガシー/インタラクティブインプラント埋入用外科キット内の各ブラックステップドリルと併せてお使いいただくことで、インプラントのプランニングソフトウェア※で設計した埋入計画通りの方向・深度でのインプラント窩の形成が可能です。
※インプラントのプランニングソフトウェアは、日本国内では株式会社アイキャットの「ランドマーカー®」を使用し、同社のサージカルガイドをご利用ください。

●お手持ちのレガシー/インタラクティブインプラント埋入用外科キットが利用でき、少ない投資でガイデッドサージェリーが始められます。
※ガイドを利用しての埋入操作はできません。
※ガイドを利用してのCBDドリルの穿孔はできません。

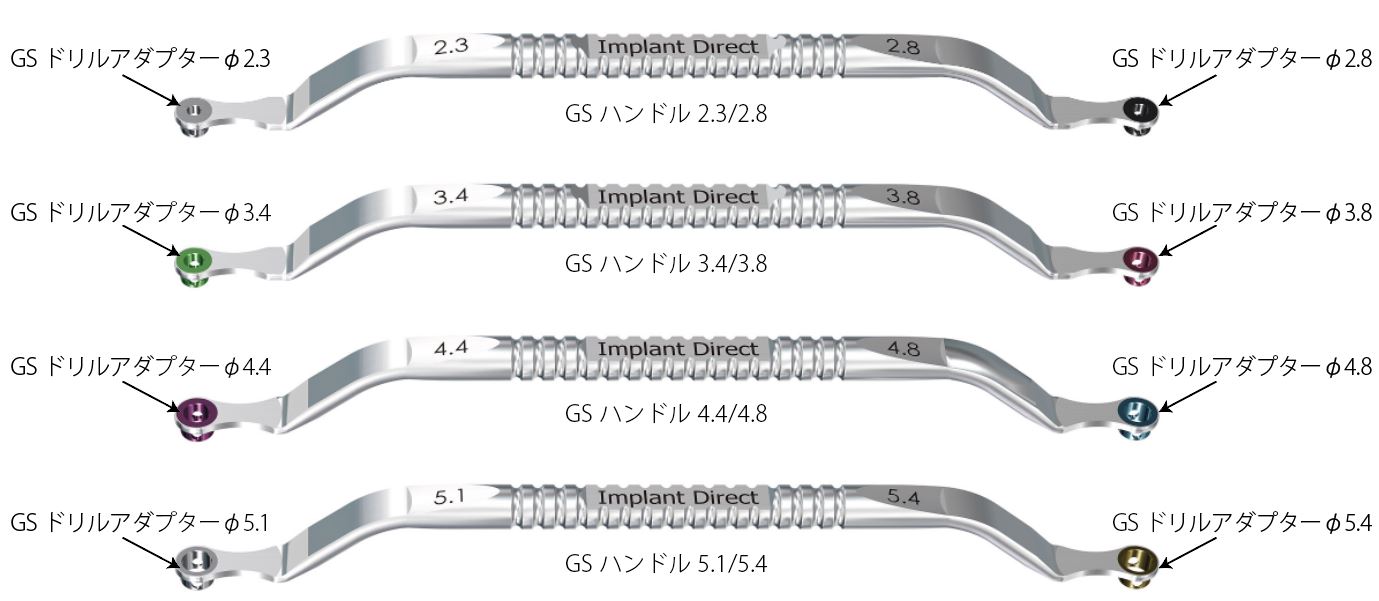

● 4本のガイデッドサージェリーハンドルのそれぞれの両端には、8 つのドリル径（Φ2.3、2.8、3.4、3.8、4.4、4.8、5.1、5.4mm）に対応したガイデッドサージェリードリルアダプターが装着されており、レガシー/インタラクティブインプラントのドリルシーケンスに対応します。



GS ハンドル

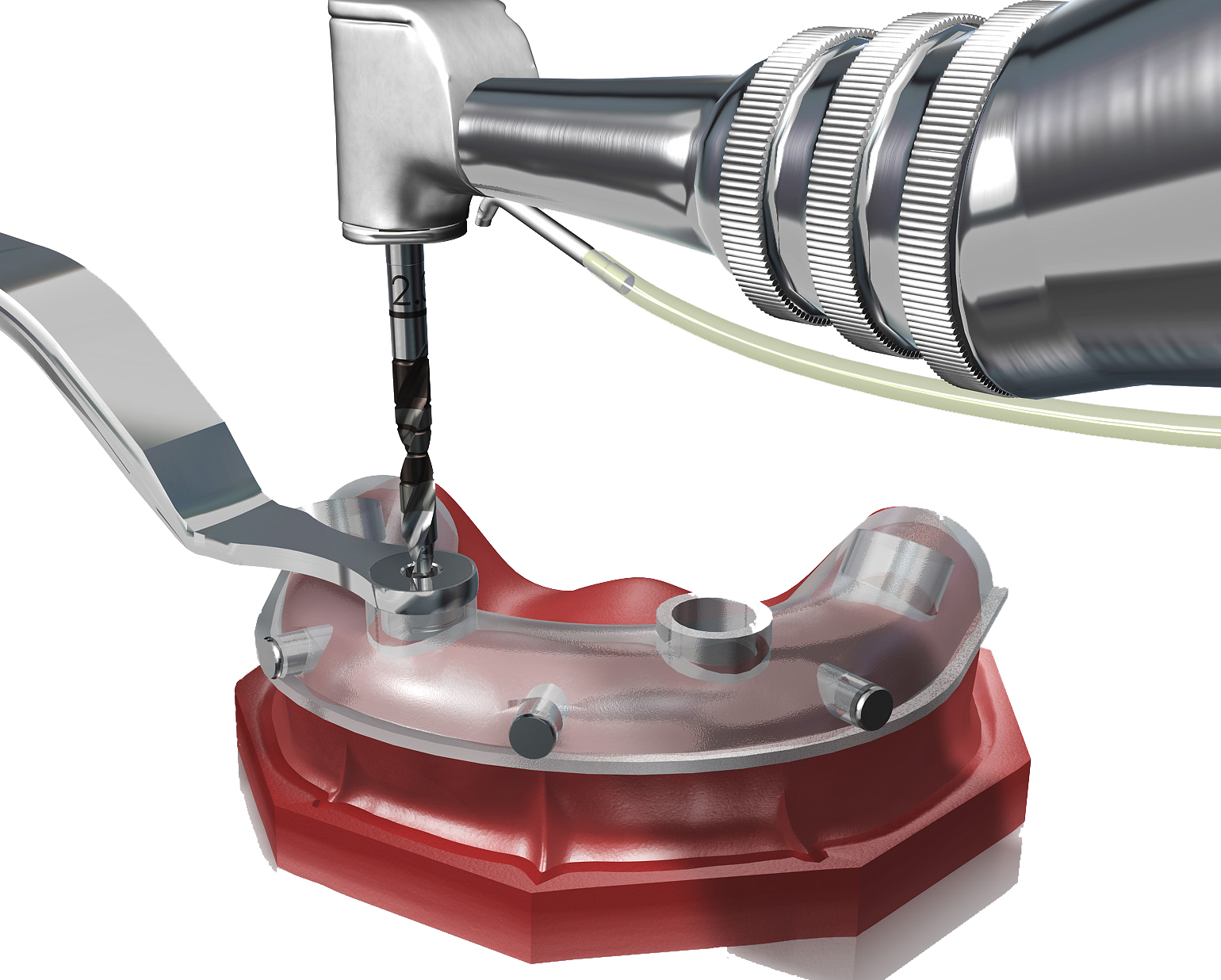

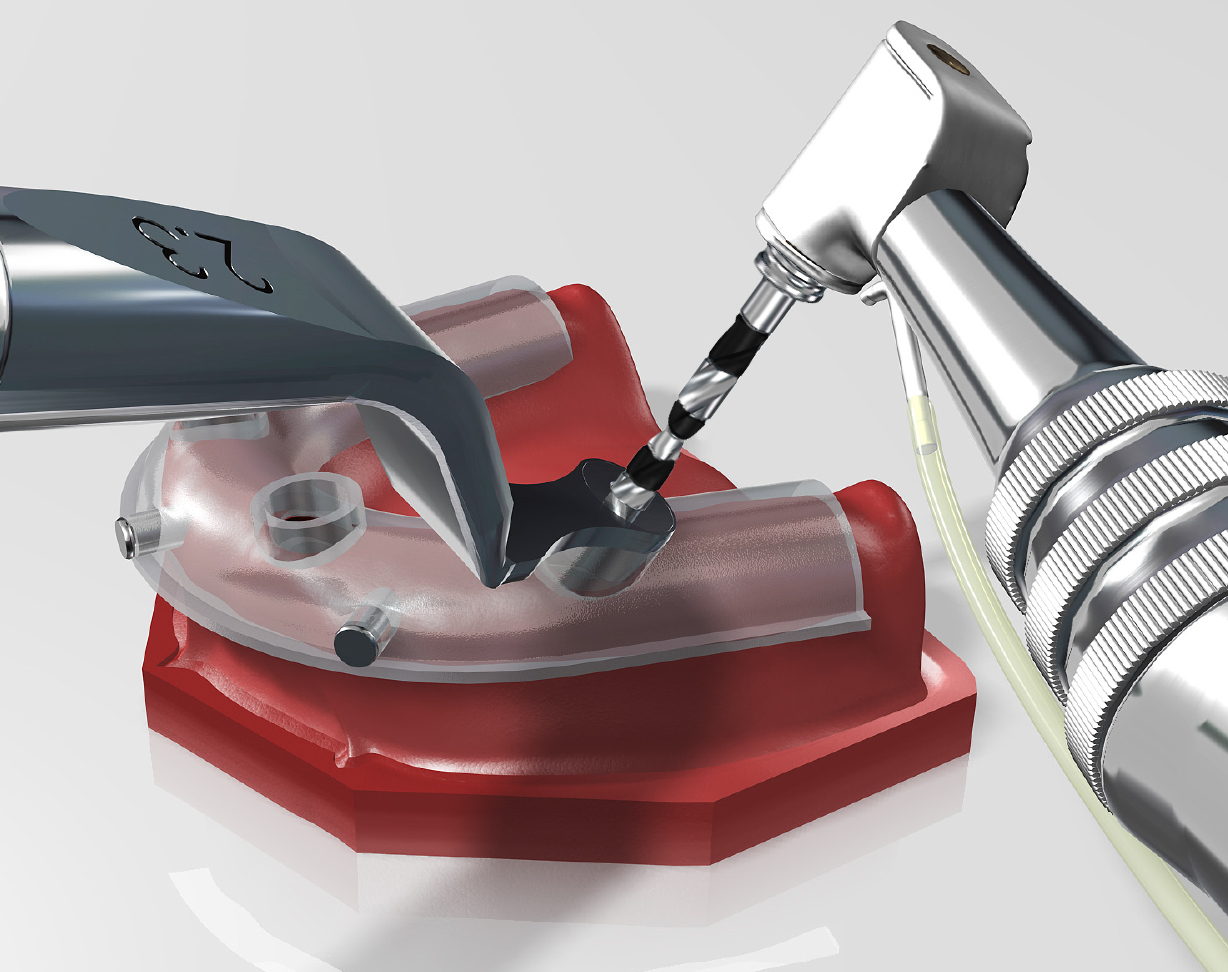

外科手技中に、サージカルガイドスリーブへGSドリルアダプターを保持するためのハンドルです。
各ハンドルの両端には2つのGSドリルアダプター（全8種）が装着されています。

GS ドリルアダプター
金属製のドリルアダプターはドリルの位置と角度をコントロールします。予めハンドルに装着されています。
全8種（Φ2.3、2.8、3.4、3.8、4.4、4.8、5.1、5.4mm）

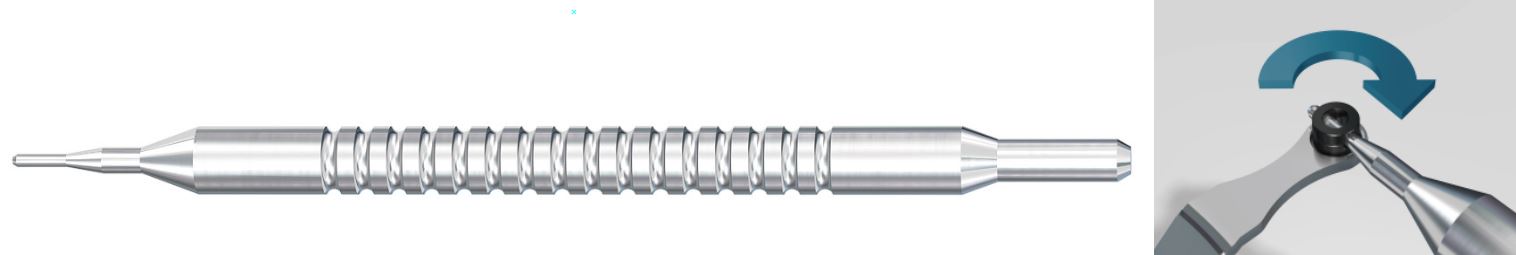

GS ツール
GSハンドルへのGSドリルアダプターの脱着に使用します。
GSドリルアダプターからGSスペーサーを取り外す際にも使用します。

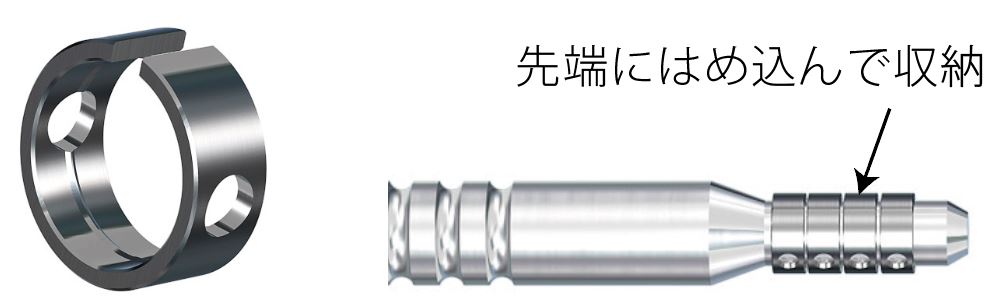

GS スペーサー
金属製のリングで、小径のGSドリルアダプターを大径のサージカルガイドスリーブに適合させるためのツールです。
右図のようにGSツール先端にはめ込んで収納します。

※（GS＝ガイデッドサージェリー）単位はmm

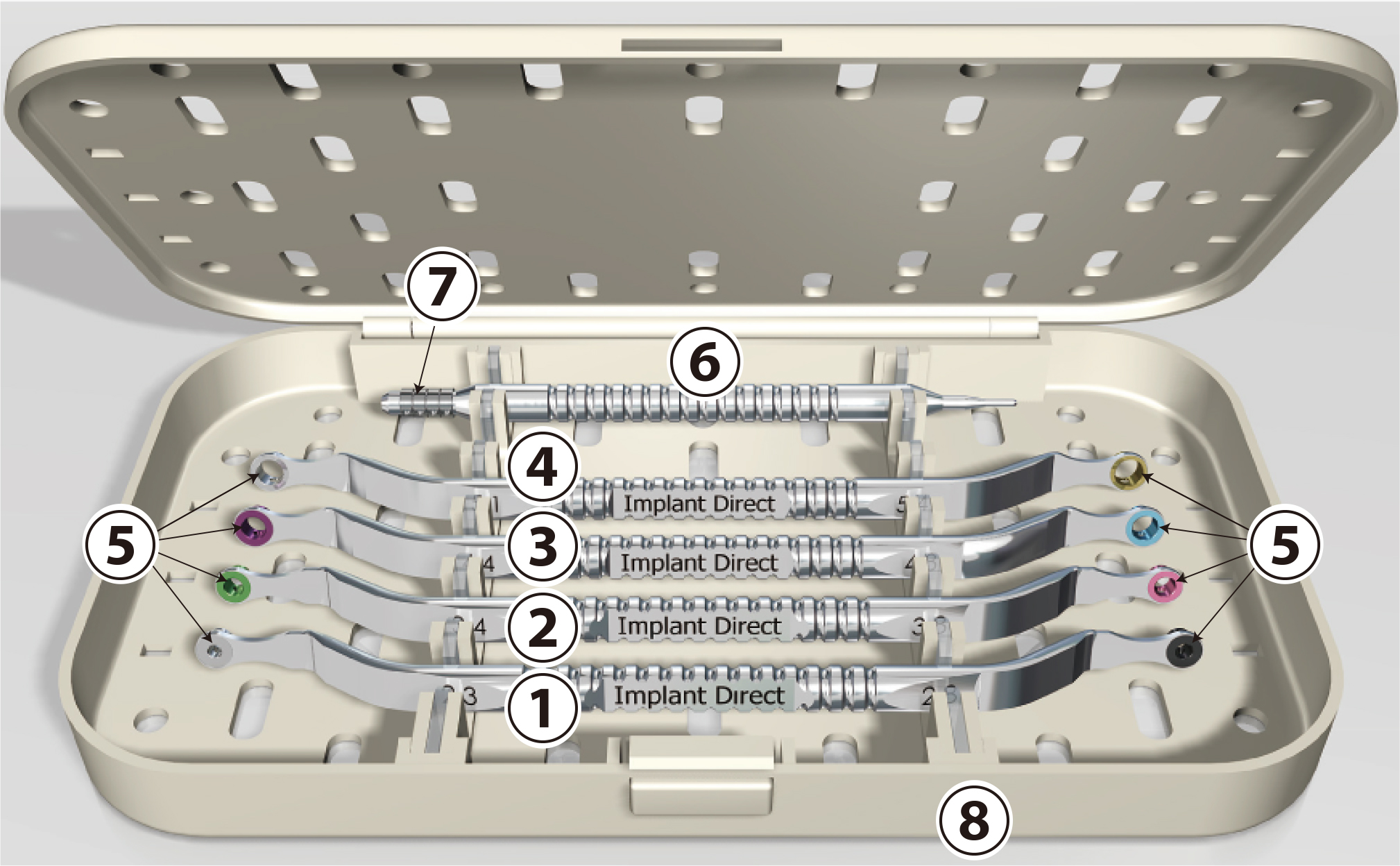

キット構成

商品コード　003-G-HK
商品名　ガイデッドサージェリーハンドルキットLG/IA
標準価格　180,000円（税別）

【セット構成】
※本キットはレガシー/インタラクティブインプラントシステム外科用ドリルに適合したガイデッドサージェリー ハンドル4本組のキットです。
① ガイデッドサージェリー ハンドル 2.3-2.8
② ガイデッドサージェリー ハンドル 3.4-3.8
③ ガイデッドサージェリー ハンドル 4.4-4.8
④ ガイデッドサージェリー ハンドル 5.1-5.4
⑤ガイデッドサージェリー ドリルアダプター8種 各1個
　（Φ2.3、2.8、3.4、3.8、4.4、4.8、5.1、5.4mm）
⑥ ガイデッドサージェリー ツール
⑦ ガイデッドサージェリー スペーサー　4個
⑧ ガイデッドサージェリー トレイ



注意事項

※ガイドを利用してのインプラント埋入操作はできません。　
※ガイドを利用してのCBDドリルの穿孔はできません。　
※インプラントのプランニングソフトウェアは、日本国内では株式会社アイキャットの「LANDmaker®」を使用し、同社のサージカルガイドをご利用ください。
※一部ガイド対応できない場合もございます。詳細ご確認ください。
※ブラックドリルのみ対応となります。旧タイプのドリルは使用できません。※旧タイプのドリルにはハブが無く、サージカルガイドのサージカルガイドスリーブで止まりません。

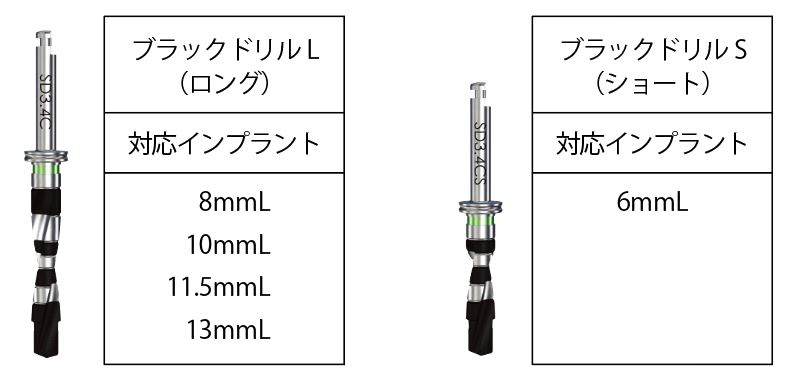

ドリル長と穿孔できるインプラント長の関係

ブラックドリル L ⇒ 対応インプラント：8mmL、10mmL、11.5mmL、13mmL
ブラックドリル S ⇒ 対応インプラント：6mmL

 非対応インプラント長：16mmL
※本システムは16mmLインプラントの穿孔には対応していません。

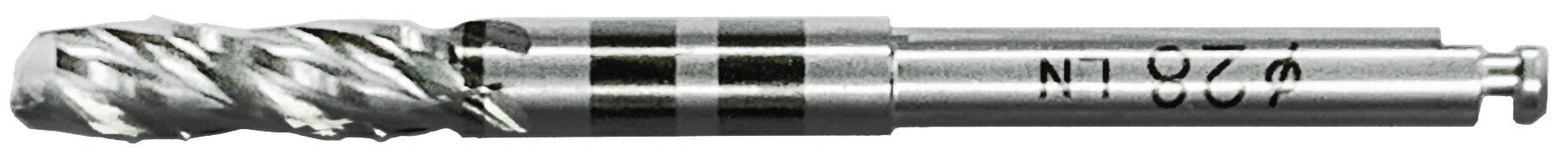

ドリルのオプション

起始点周囲をフラットにします。

商品コード 310-15000
商品名　T’ｓBS フラットドリル GS
標準価格 : 12,000円（税別）

使用方法
① Φ2.3mmドリル使用前に、ガイドハンドルのφ2.8を使用し、フラットドリルを使って
　 1～3mm穿孔し、起始点周囲（φ2.8mmの範囲）をフラットにする。
② ガイドハンドルのφ2.3を使用し、φ2.3mmドリルでドリルのハブまで穿孔する。
③ ガイドハンドルのφ2.8を使用し、φ2.8mmドリルでドリルのハブまで穿孔する。
④ 以下同様に、必要なドリル径まで拡大・穿孔する。

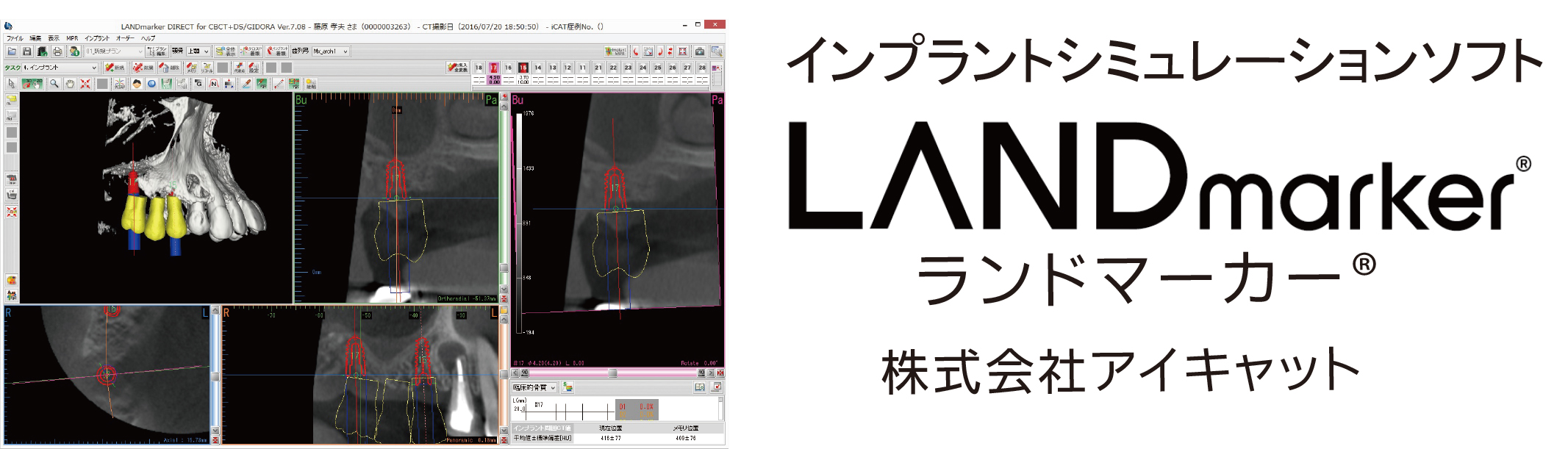

インプラントシミュレーションソフトについて

ランドマーカー®は弊社でも取扱いしております。詳細のお問合せ、ご注文は弊社または営業担当者までご相談ください。
電話 ： 03-5850-8555
受付時間 ： 9:00～17:00（土日祝日は除く）
詳細はこちら(WEBページ）

一般的名称：汎用画像診断装置ワークステーション用プログラム　販売名：ランドマーカー　管理医療機器　認証番号：227AHBZX00029000

ガイデッドサージェリー用ガイド発注先

ImplantDirect社純正サージカルガイドスリーブを装備したレガシー/インタラクティブインプラント用のサージカルガイドは、 iCAT社から供給されます。
※上記の iCAT社プランニングソフトウェアが必要です。ガイデッドサージェリー用のガイドのご注文は「株式会社アイキャット」にご連絡ください。

株式会社アイキャット連絡先 ： フリーダイヤル 0120-167-190
受付時間 ： 9:00～17:00（土日祝日は除く）

ガイデッドサージェリーを適用する際のご注意

ガイデッドサージェリーは口腔内の状況によりガイドを作成できない、もしくはガイドを装着した状態で指定のドリルを使用することができない場合があります。
このため口腔内の状況及びインプラントの設計方針によっては本システムで対応できない場合もありますのでご注意ください。
また、本システムで対応できない場合でも、iCAT社の“シングルガイドとドリル”を使用することで、ガイデッドサージェリー（パイロットドリルのみ）を適用できる場合もあります。
症例ごとのご相談はiCAT社までお問い合わせください。

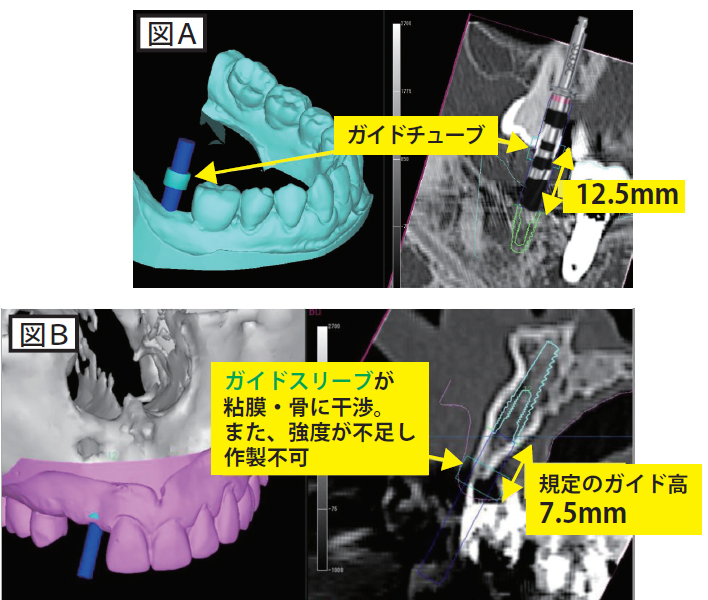

上記の状況が生じやすい次のケースでは、iCAT社シングルガイドでの作製をお勧めいたします。
◆ 6～8番へ8mm長インプラントを埋入する場合。
ガイド高さ（スリーブ位置）が高くなる。（右図Ａ参照）。
◆ 13mm長のインプラント埋入で、骨状況によりガイドの厚みや
必要なスリーブ長が確保できない場合。 （右図Ｂ参照）。
