特長　- Legacy System -

・ 骨のダウングロスを抑えるネック部デザイン。
・ バットレススレッドで垂直的咬合圧を分散（Legacy2・Legacy3）。
・ インプラントの形状、サイズ、さらに補綴パーツの豊富なバリーションが適用範囲を拡大する。
・ オールインワンパッケージ（多機能キャリアー・カバースクリュー・エクステンダー同梱）による、
    高いコストパフォーマンス。
・ レガシー1、2、3間で、ドリル、埋入レンチ、ドライバー等のツールや、補綴パーツの規格を共有。

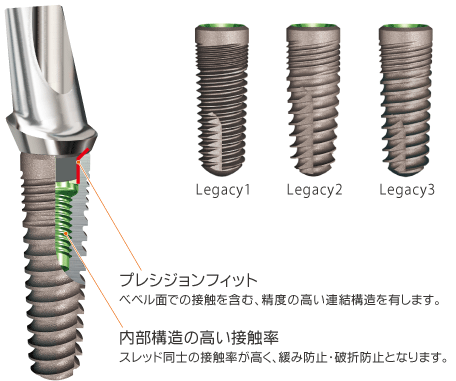

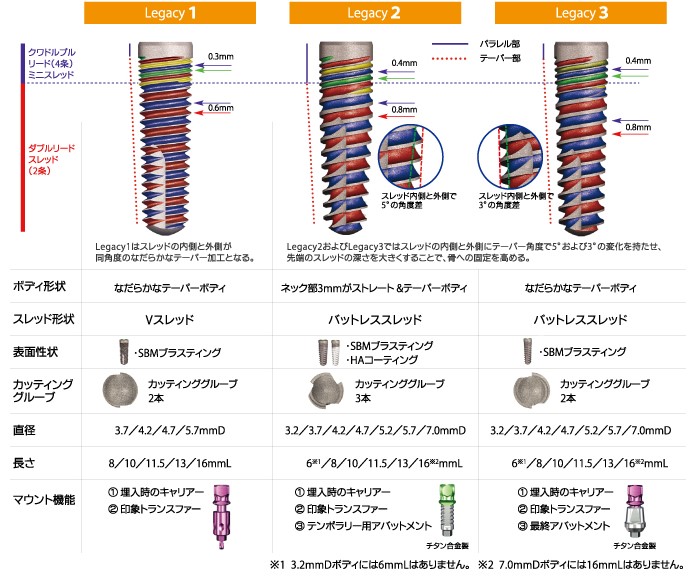

インプラントデザイン　- Legacy System -

・ ネック部（頭頂から1mm下方よりダブルリードスレッドに到達する2mmのエリア※）にミニスレッドを付与。
    ミニスレッドにより、埋入ストレスを軽減するとともに、骨のダウングロスを抑制。  ※レガシー3は2.2mm
・ レガシー2 および レガシー3は垂直的な咬合圧を分散するバットレス（鋸刃型）スレッド。
    レガシー1は標準的なVスレッドを付与。
・ ボディはテーパー形状。
    ただし、レガシー2とレガシー1、3ではテーパー形状が異なり、骨質等に応じた選択が可能。
・ レガシー2、3は先端に向かうにつれ、スレッドの山谷径が深くなり、骨内での固定を高める。
　 また、セルフタップによる埋入を実現するよう、先端から上方にかけ垂直的なカッティンググルーブを形成。
・ 骨内に埋入されるボディ表面はすべてSBM（可溶性ハイドロキシアパタイト粒子をブラスト）処理。
　 ネック部にもSBM処理を施し、骨のダウングロスを抑制する。

※レガシー3のHAコーティングタイプは販売を終了しております。

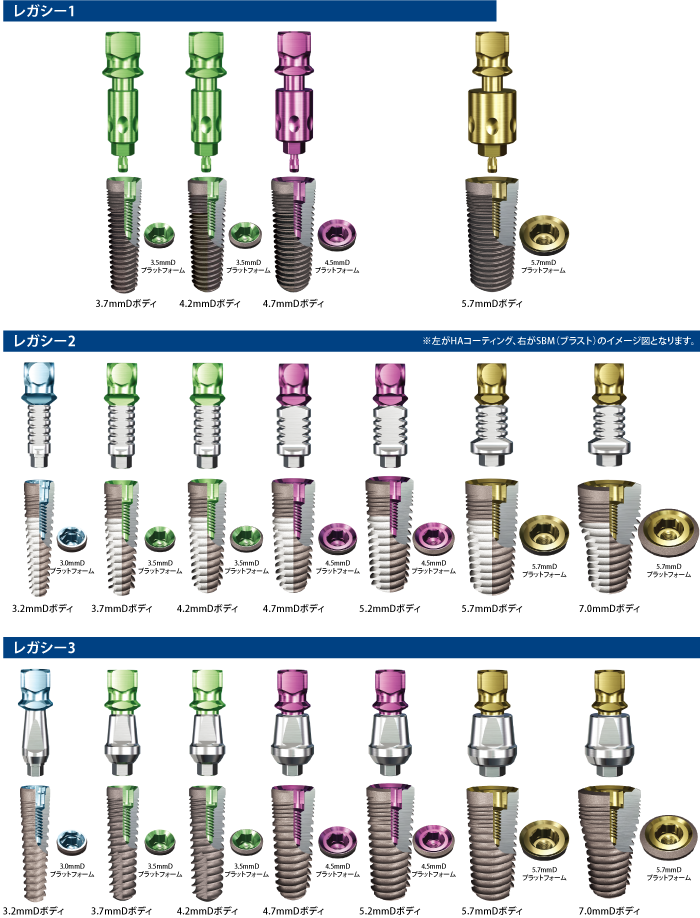

サイズバリエーション　- Legacy System -

レガシー™インプラントは形状、直径、長さの豊富な選択肢をラインナップし、より理想的な治療設計を可能にします。
使用インプラントシステムの選択理由に「適正な形状・サイズのラインナップ」を挙げる術者が多い中、
レガシー™インプラントは形状・サイズ・表面性状による豊富なバリエーションからお選び頂けます。
長さは各直径6、8、10、11.5、13、16mmL 　(※3.2ｍｍDは、8mmL~、7.0mmDは～13mmLまで)

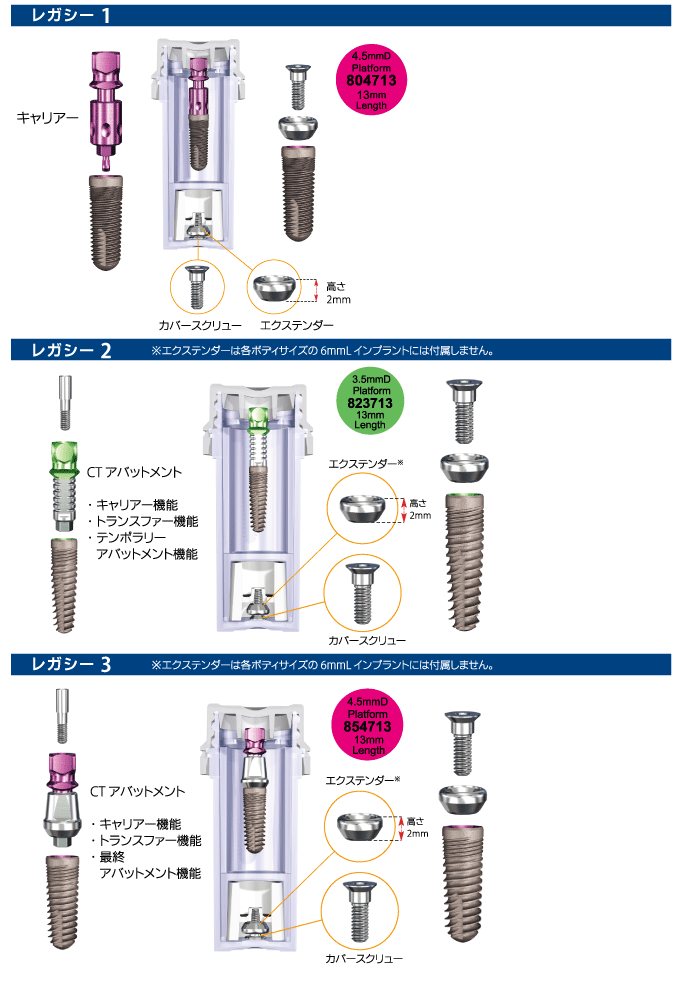

パッケージ　- Legacy System -

多機能パーツが付属するオールインワンパッケージ
インプラント体には、キャリアー（CTアバットメント）や、カバースクリュー、さらにはカバースクリューに厚みを与えるエクステンダーが付属します。
特にキャリアーは、印象用トランスファーやアバットメント（レガシー2：テンポラリー用／レガシー3：最終補綴用）に使用可能です。

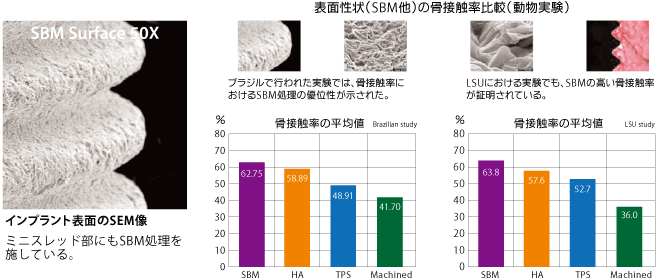

表面性状　- Legacy System -

SBM…表面骨内に埋入される表面をSBM（可溶性ハイドロキシアパタイト粒子によってブラスティング加工）処理することで粗造な構造にし、骨との接触率を高めています。
HA（レガシー2）…高品質のHA（ハイドロキシアパタイト）を露出のリスクを抑えた部位にコーティングし、（ネック部はSBMブラスト処理）より安全性を高めています。

※レガシー2インプラントは、SBMブラスティング・HAコート2種類から選択できます。（一部サイズに販売終了）



多機能ドリルCBDとエクステンダー　- Legacy System -

レガシーインプラントはネック部にSBM処理を施し、さらにミニスレッドを付与することで骨のダウングロスを抑制しています。
そのデザインにより、ネック部も骨内に埋入される設計が必要になります。
骨頂の形状により、インプラントが深く埋入されるケースがありますが、補綴処置時にパーツが確実に連結できるよう、骨孔辺縁を形成します。
その際のドリルがCBDドリルです。また、形成された形状を保つためのスペーサーとして、付属のエクステンダーが有効です。

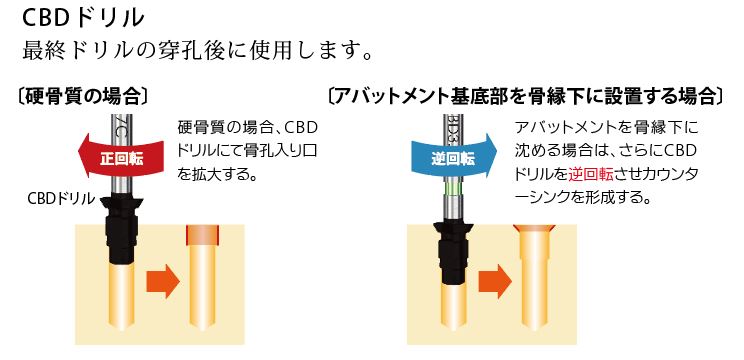

骨が硬固質の場合、骨孔入口付近を拡大し（正回転）インプラントの埋入ストレスを軽減するためのドリル。
逆回転で使用すると、さらに骨孔辺縁をロート状に形成し、補綴パーツの連結を可能にする。



※動画内のCBDドリルは旧タイプです。

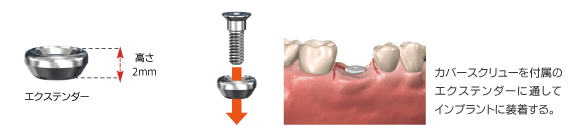

・ エクステンダー：
　Legacyインプラントに付属するパーツ。同じく付属のカバースクリューにてインプラント頭部に装着する。CBDドリルで骨孔辺縁を形成した場合や、インプラント上方に骨移植を行う際のスペーサーとして機能する。また、歯肉の厚さによっては1回法へのコンバートを可能にする。

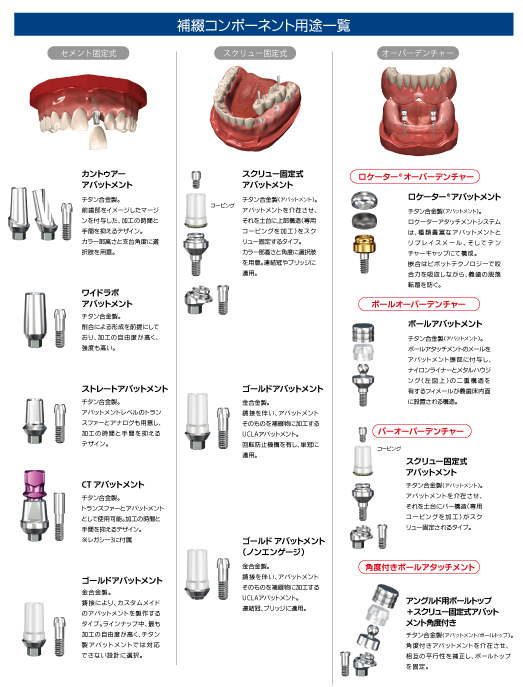

補綴コンポーネント　- Legacy System -

様々な症例に対応する選択肢の多さが術式の拡大につながります。インプラントとの締結等は1.25mmDのHexドライバーで操作します。



スキャンアダプターのライブラリデータ

◆ライブラリデータの入手方法

インプラントダイレクト社ではexocad 、DentalWings 、3Shape用のライブラリデータをご用意しています。
各社のWEBサイト・ダウンロード・センターからダウンロードすることができます。

※Implant Direct社からの供給が終了しているライブラリーデータは、下記からダウンロードいただけます。

ImplantDirect_AnalogLibrary.zip

ImplantDirect_EU.zip



◆ライブラリデータ内の表記と弊社商品コードの関係

各商品はライブラリデータ内に下線部のように表記されています。

弊社商品コード「003-873509PT」⇒　ライブラリデータ内表記「8735-09PT_Scan」

（例：レガシーインプラントプラットフォーム3.5mmD用スキャンアダプター）



【3shape】

3Shape 歯科システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、コントロールパネルのホームページにある3Shape ダウンロードセンターにアクセスしてください。
新しいバージョンをインストールする前に、古いImplant Directライブラリを削除することをお勧めいたします。
3Shape ダウンロードセンターからライブラリをダウンロードできない場合は、3Shapeプロバイダーにお問い合わせください。

3Shape ライブラリのアンインストール/インストール手順
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf



  1. 3shapeデンタルシステムの「コントロールパネル」を開く
  2. 「ツール」の「ダウンロードセンター」を開く
  3. 項目の「ライブラリをダウンロード」を選択
  4. 必要なライブラリにチェックを入れてインポートをクリックする

※EU版をお使いください。
※一覧に「ImplanDirect」出てこない、クリックできないなどの場合は、3shapeを購入された販売店様もしくは、3Shape・Japan様にお問い合わせください。



3ShapeダウンロードセンターからダウンロードしたImplantDirect社用のライブラリーデータに、日本国内で販売中の“チタンベースアバットメント”、“テンポラリーアバットメント（NE）”、“スキャンアダプタースクリュー固定アバットメント用”の各パーツのデータが無い場合は、こちらからダウンロードしたデータをお使いください。

3shape_library.zip

それぞれ、デンタルシステム2021、2022、2023形式となります。
※2021よりも古いCADをお使いでインストールできない場合、デンタルシステムのアップデートが必要です。



ファイル内のライブラリー内容

・チタンベースアバットメント

Legacy 　　  002-853030CB  002-803530CB   002-804530CB
InterActive   002-6530-30CB 002-6534-30CB 002-6534-30CWB
SwishPlus     002-8530-30CB 002-9037-30CB 002-9048-30CB

・テンポラリーアバットメント（NE：ノンエンゲージ）

Legacy 　　 002-853049 002-803549 002-804549 002-805749
InterActive  002-653049 002-653449
SwishPlus    002-853049 002-904849 002-906549

・スキャンアダプタースクリュー固定アバットメント用

003-100009P





【exocad】

Exocad Dental CAD システムに最も関連性の高い Implant Direct US ライブラリをダウンロードするには、次のリンクを使用してください。
https://exocad.com/integration/dentalcad-library-integration

新しいバージョンをインストールする前に、古いImplant Direct ライブラリを削除することをお勧めします。
Dental CAD にライブラリをインストールする手順については、以下のリンクを使用してください。

ライブラリのインストール方法マニュアル
https://p.widencdn.net/y8ry24/Uninstalling-Installing%203Shape%20Library%20Instructions%20%281%29.pdf
https://p.widencdn.net



exocadホームページの「integration」から「implant libraries for CAD」を選択、パートナー一覧の「implant direct」よりデータを入手します。
もしくは、下記リンクより「implant libraries for CAD」に入り、パートナー一覧の「implant direct」よりデータを入手します。

https://exocad.com/integration/dentalcad-library-integration

※ダウンロードはexocadの更新を1年以内に行っているユーザーが対象です。
　ダウンロードできない場合、弊社に保管してあるデータファイルをお渡ししますので、お問い合わせください。


exocad用の純正ライプラリデータは、インプラントダイレクト社の“スマートベース（当社未承認品・申請準備中）”の使用を前提にCADデザインを行うように規格されており、現状このままでは設計用データとしてはご使用いただけません。
通常使用ができるように変換されたライブラリデータにつきましては、弊社提携ミリングセンター“株式会社ベレッツァミリングセンター（BMC）”からご入手いただけます。レガシー/インタラクティブ/スウィッシュプラス純正スキャンアダプターを利用する際は、このBMC変換データをダウンロードしていただく必要がありますので、一旦、BMCにご登録いただき、ダウンロードしていただくようになります。

この際は、BMCでのミリングを含め、ご検討くださいますようにお願いいたします。

⇒「提携ミリングセンター」はこちら



・アナログの挿入窩のサイズ（押し込むときのキツさ/緩さ）

exocadで設計する際、ご使用する3Dプリンターで適度なサイズになるように「Horizontal Offset」の値を調整してください。



インプラントダイレクト社製インプラントのMRI 撮影について

非臨床試験によって本品はMR Conditionalであることが示されています。

本品を装着した患者に対して、以下に示される条件下においては、
安全にMR検査を実施することが可能です。(自己認証による。)


・静磁場強度： 1.5T 又は 3.0T

・静磁場強度の勾配：40T/m (4,000gauss/cm)

・MR 装置が示す最大全身平均SAR：2W/kg

（通常操作モード 60 分間スキャニング パルスシーケンスごと）

上記条件で15 分のスキャン時間（パルスシーケンスごと）において本品に生じ得る最大の温度上昇は1.5℃以下、

本品により3T のMR 装置において勾配磁場エコー法による撮像で生じうるアーチファクトは本品の実像から15mmである。













22800BZI00019000    22700BZI00018000    22600BZI00012000
