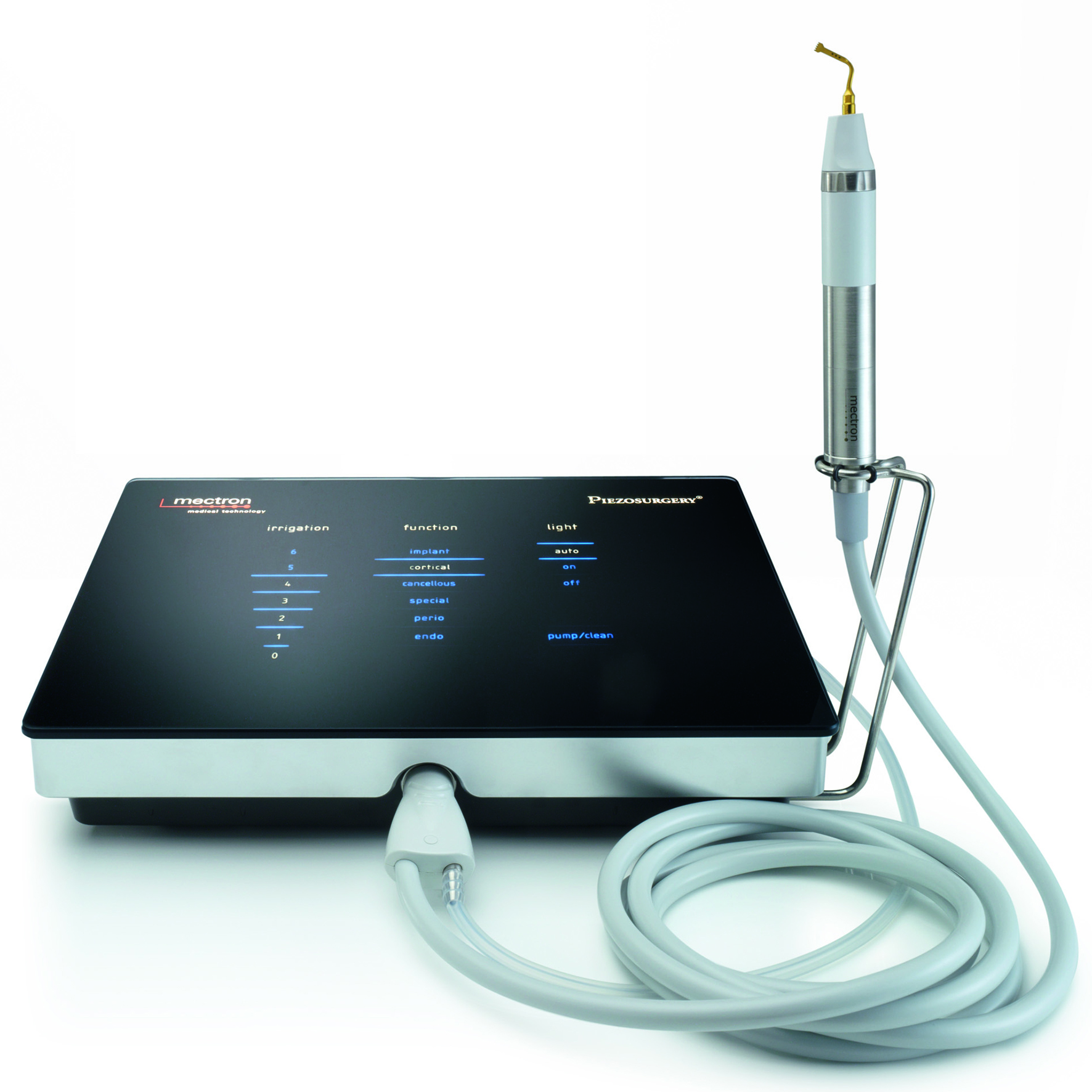

ピエゾサージェリー®は、従来のボーンサージェリー（マイクロソー等）と比較し、精度と安全性を高めるツールとして、イタリアのTomaso Vercellottiによって開発されました。 3次元超音波振動により、ボーンサージェリー、歯周外科、歯内療法、および支台歯マージン形成における硬組織の切削に使用するシステム。軟組織を傷つけない特性と、骨切りの設計における自由度が高いことが特徴です。パワーの向上、LED ライト搭載など高い機能性を備えるとともに、従来型より一線を画するスタイリッシュなデザインで登場した、次世代のピエゾサージェリー®です。

• 140-00010
• ピエゾサージェリータッチ
• ピエゾサージェリー タッチ ベーシック1
• 標準価格： 1,400,000 円（税別）

目次

ユーザー様向け資料
主な特長
ピエゾサージェリーで出来ること
ピエゾサージェリーの利点
装置の説明
動画一覧「症例動画＆組立設定」
サイエンティフィック アブストラクト集
ピエゾサージェリーシンポジウム2015における白鳥清人先生インタビュー動画
ご使用に関してのご注意とお願い
セット内容、資料、関連商品

ユーザー様向け資料

◆その他資料はこちら

主な特長

・タッチ式スクリーンに触れるだけで設定操作が行え、使用目的を設定すると、フィードバック機能により術部に適した周波数の超音波振動をチップに与えます。
・従来型よりさらにパワーアップした切れ味を実現し、切削した骨の表面組織を傷めず、効果的に硬組織を形成します。
・ハンドピースには自然光に近いLED を内蔵し、光線の方向が変更可能なため、術野を的確に照射します。

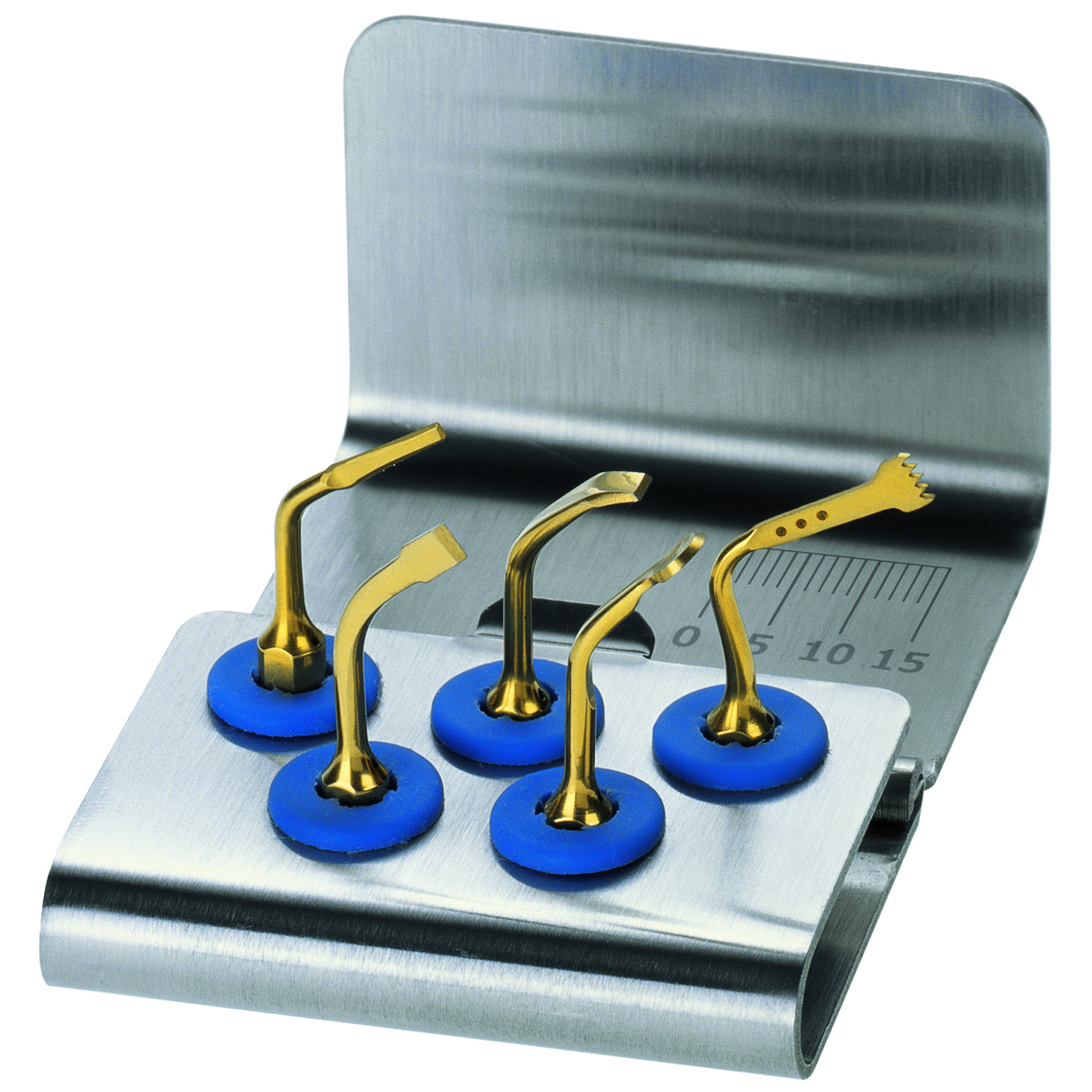

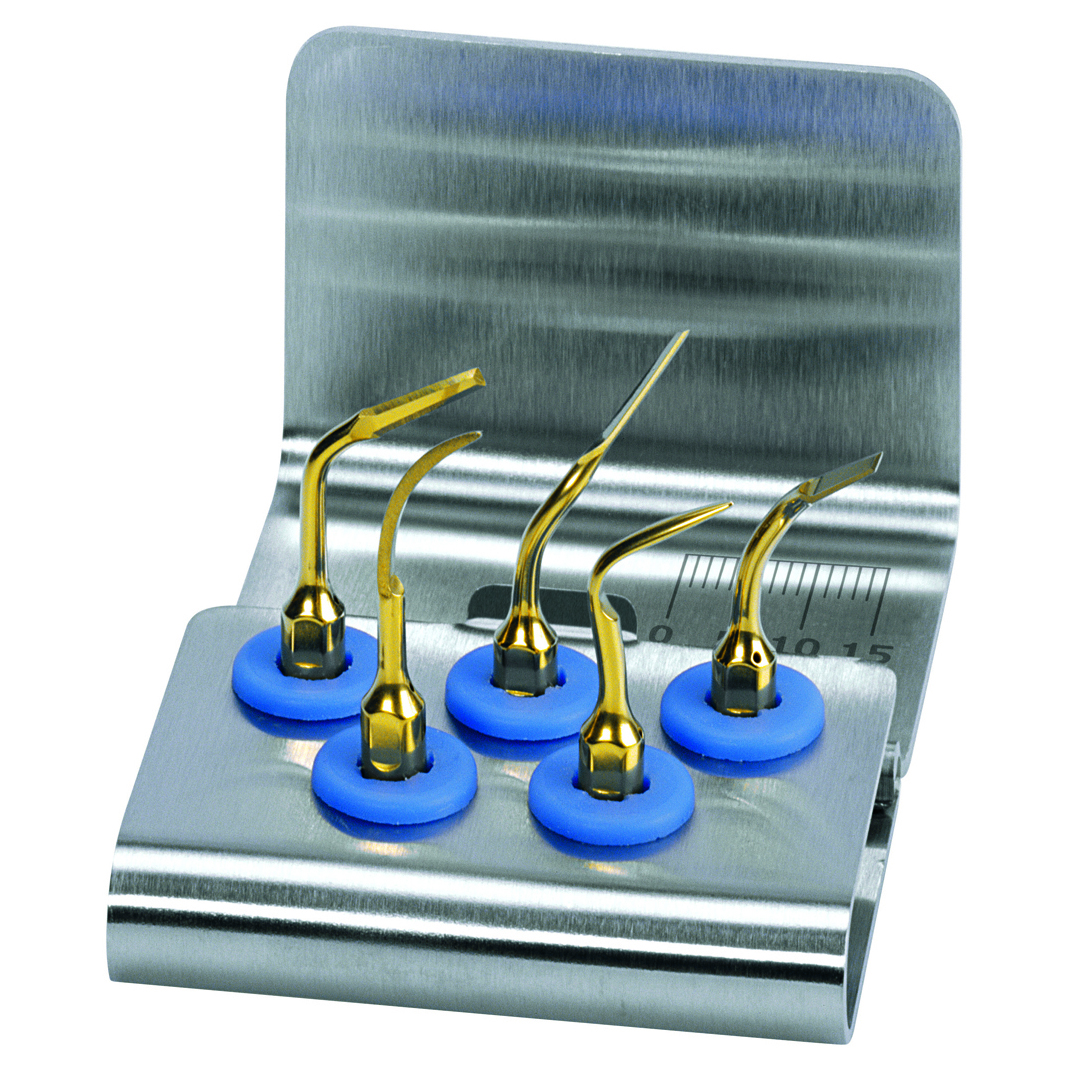

・60種類以上の豊富なインサートチップで幅広い口腔外科手術に対応します。

　開発研究者：Prof.Tomaso Vercellotti



ピエゾサージェリー®で、出来ること

※インサートチップは別売です。

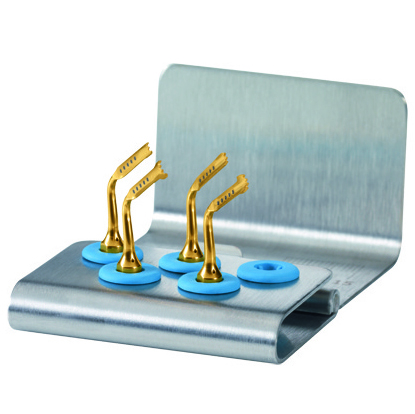

■クラウンプレップ（マージン仕上げ）　

・ピエゾサージェリー®による硬組織のみの形成で、軟組織の損傷を抑えます。

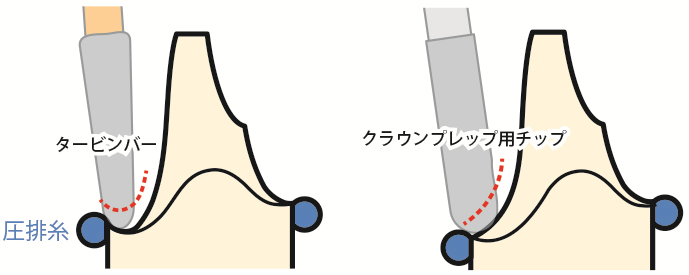

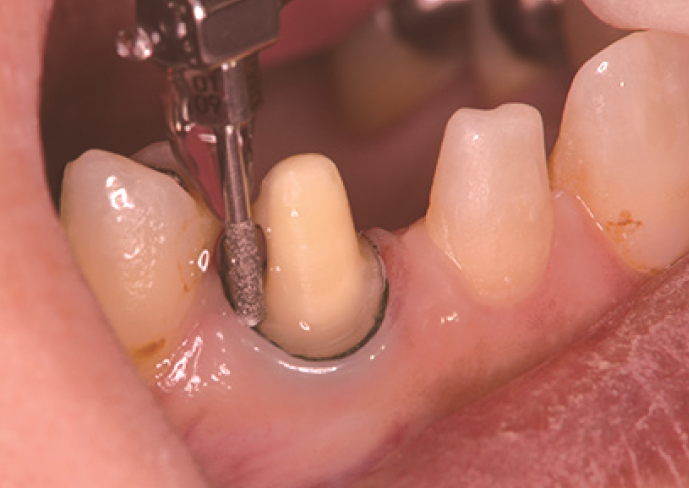

・回転系ツールとは異なり、圧排コードを巻き込まない形成が可能です（下図）。
・上記により、術者のストレスも軽減し、より正確なマージン形成を実現します。
・CADCAM冠、特にジルコニア等セラミック補綴の際のマージン仕上げに有効です。

　
写真提供：丸谷歯科歯周クリニック　丸谷純一郎先生

【動画】臨床と使用上の注意

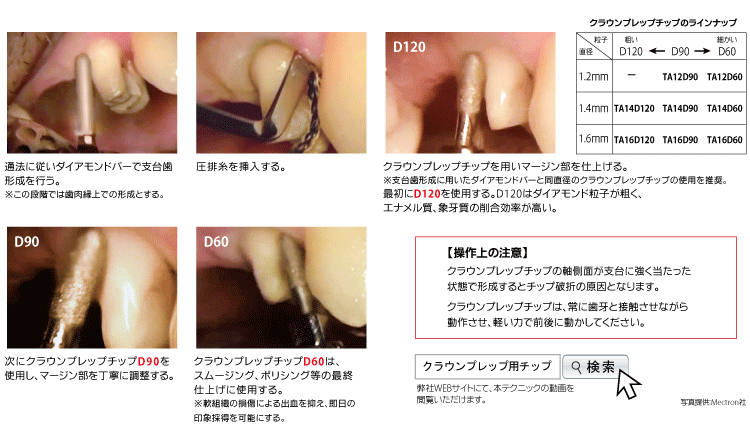

【クラウンプレップチップを用いたマージン形成法とそのコツ】
クラウンプレップチップでマージン形成を行うと、ピエゾサージェリーの特徴である硬組織のみでの形成が可能なため、軟組織の損傷を最小限に抑えます。
また回転系ツールとは異なり、圧排糸を巻き込こまない形成が可能で「ジャンピングショルダー」にならず、CAD/CAM冠、特にジルコニア等セラミック補綴の際の正確なマージン形成に有効です。
以下は形成法のフローと、操作上の注意点です。

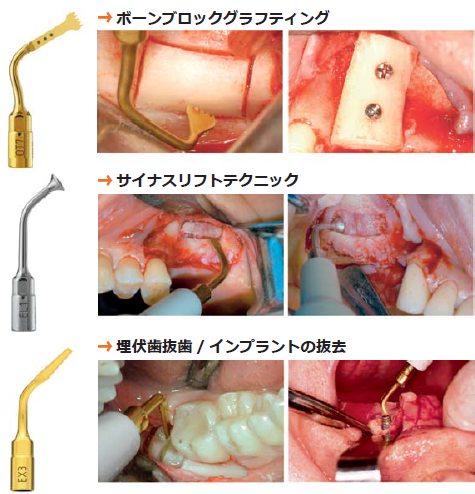

■ボーンサージェリー

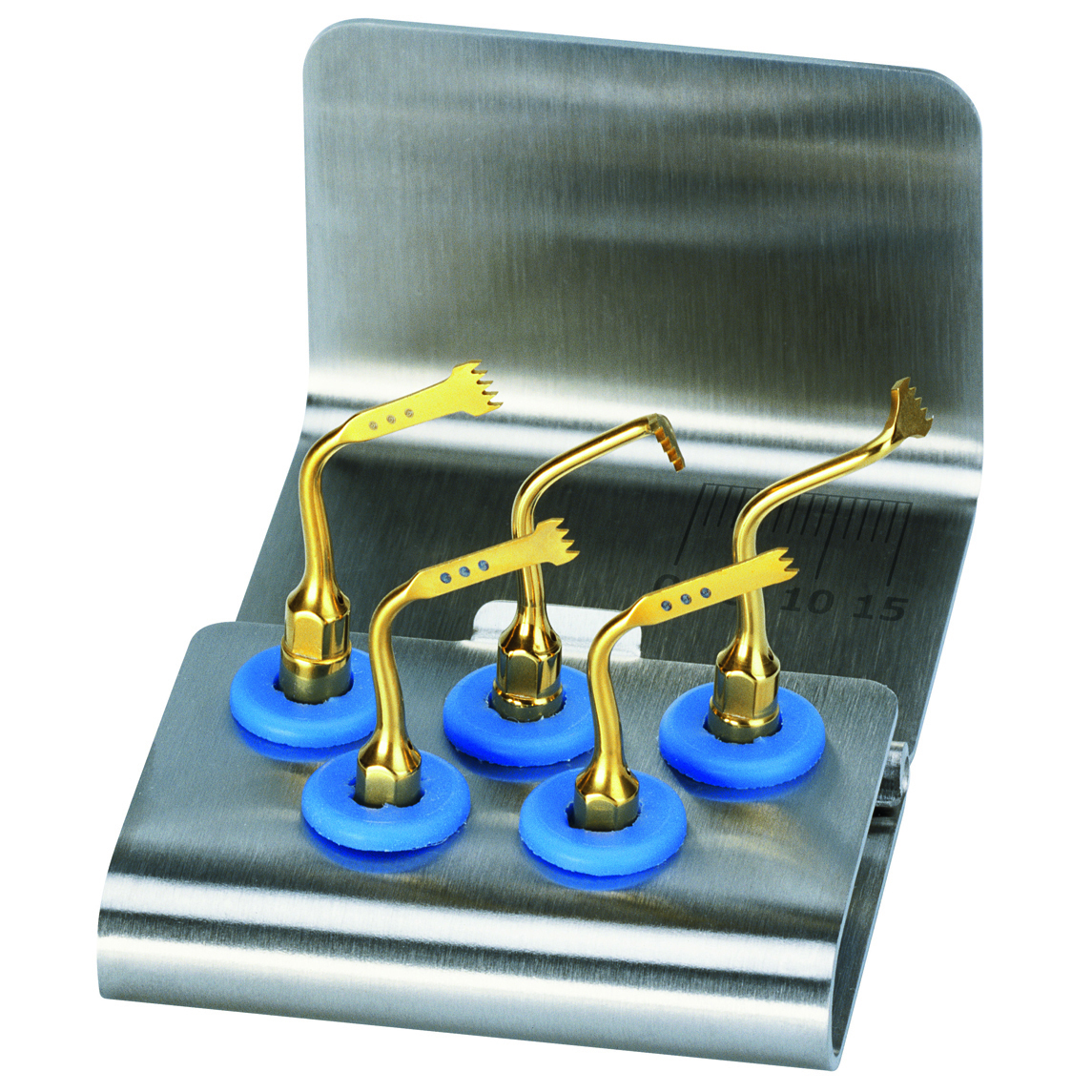

・骨切り、骨形成術
・抜歯/難抜歯/埋伏歯やアンキローシスを起こした歯根の抜去
・移植骨片の採取、ブロック骨の採取
・インプラント前処置
・歯内外科、歯周外科
・外科矯正（オステオトミー/コルチコトミー）
・顎顔面外科
・サイナスリフト
・リッジエクスパンジョン

■歯周療法

・歯周ポケットでの清掃洗浄を伴い、歯周組織へのダメージを与えないスケーリングとルートプレーニング/デブライドメント等の歯周治療

■歯内療法

・根管形成、洗浄、フィリング、ガッタパーチャの圧入
・逆根管窩洞形成等の歯内療法

■歯冠修復と補綴

・歯頸部マージン仕上げ
・インレーアンレー窩洞形成
・補綴物の除去
・アマルガム充填



ピエゾサージェリー®の利点

セレクティブカット
硬組織に作用して切削する微細振動。その振動は、軟組織では吸収され、損傷を与えない安全機構です。
保護される組織：血管、神経、シュナイダー膜、他 軟組織全般。



低侵襲で繊細な骨切り機能
インサートチップの微細な振動により、従来のドリルやマイクロオシレーションソーと比較して、非常に精密で軟組織の損傷を最小限を抑えた切削を行います。
術後の経過が良く、インプラントのオッセオインテグレーションが良好かつ早期に獲得できやすいと言われています。
※他の骨切削法との比較研究により、ピエゾサージェリー法が臨床のみならず組織学的にも優れていることが証明されています。

装置のパワーと切削効率のバランスが最高
ピエゾによるボーンサージェリーの切削効率とは、インサートチップの振動数/秒によるものであり、装置の電気出力の大きさではありません。

キャビテーション効果による一時的な止血
注水により気泡が弾け飛ぶ作用で、出血に妨げられず、術部の視野領域を広げます。この効果により、解剖学的にアクセスしずらい部位でも視野を確保し、安全性の高い処置を可能にします。

フィードバックシステム

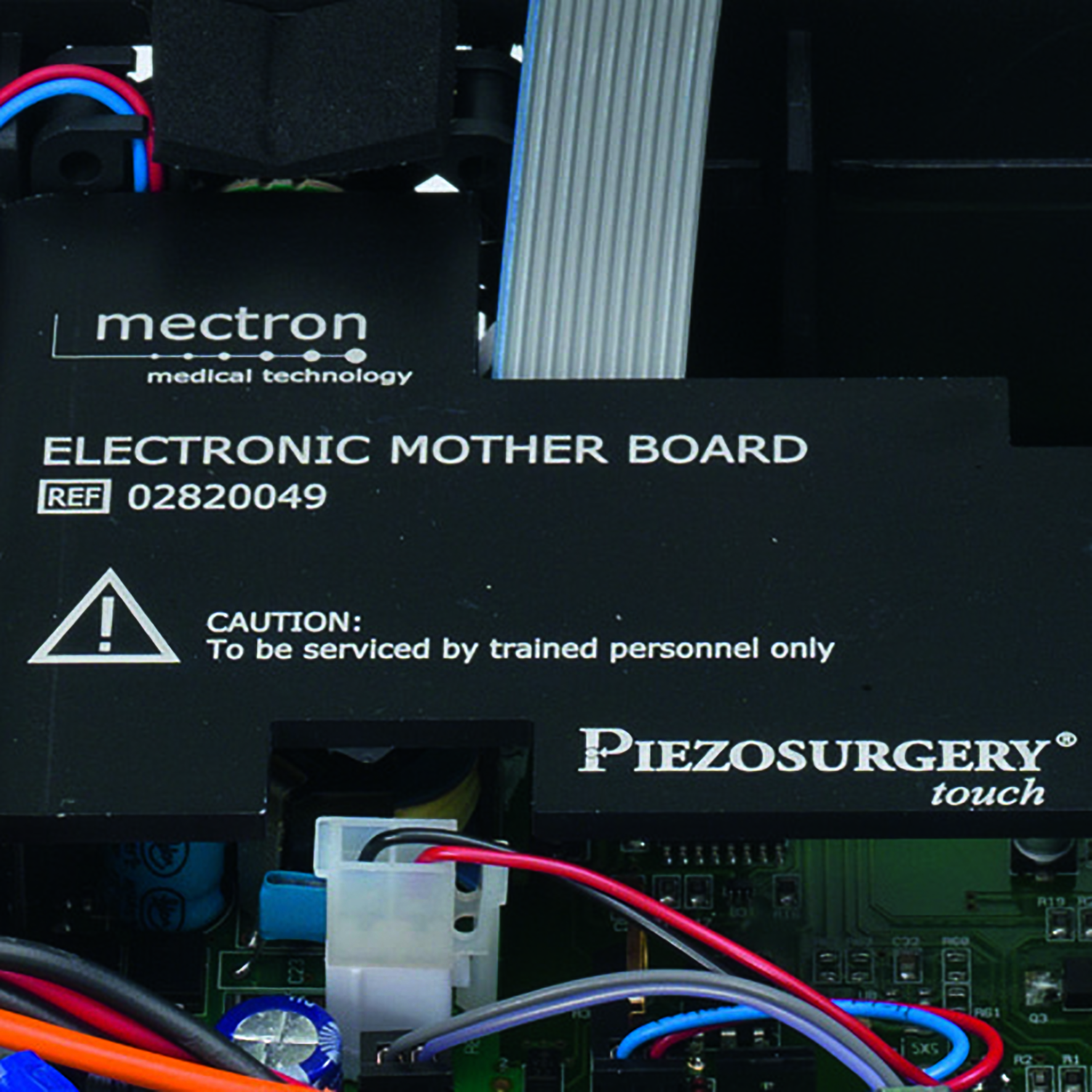

振動させたインサートチップを術部に当てるたび、ピエゾサージェリー®タッチの電子制御が働き、骨密度を感知します。設定したモードの数値範囲で自動的に適宜調整を行います。
このフィードバックシステムは、術者がオペに専念できるピエゾサージェリー®タッチの新しい中心的機能です。

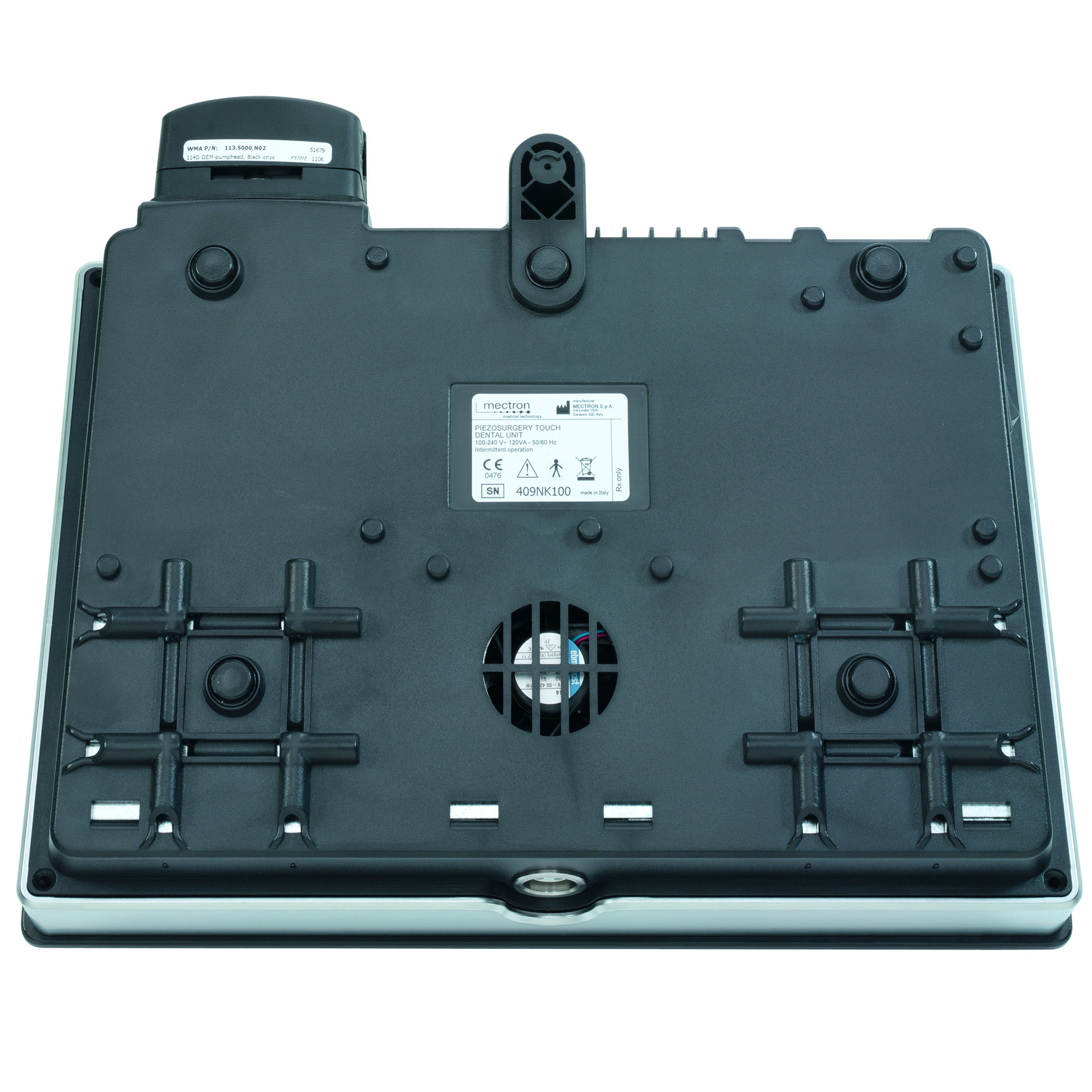

装置の説明

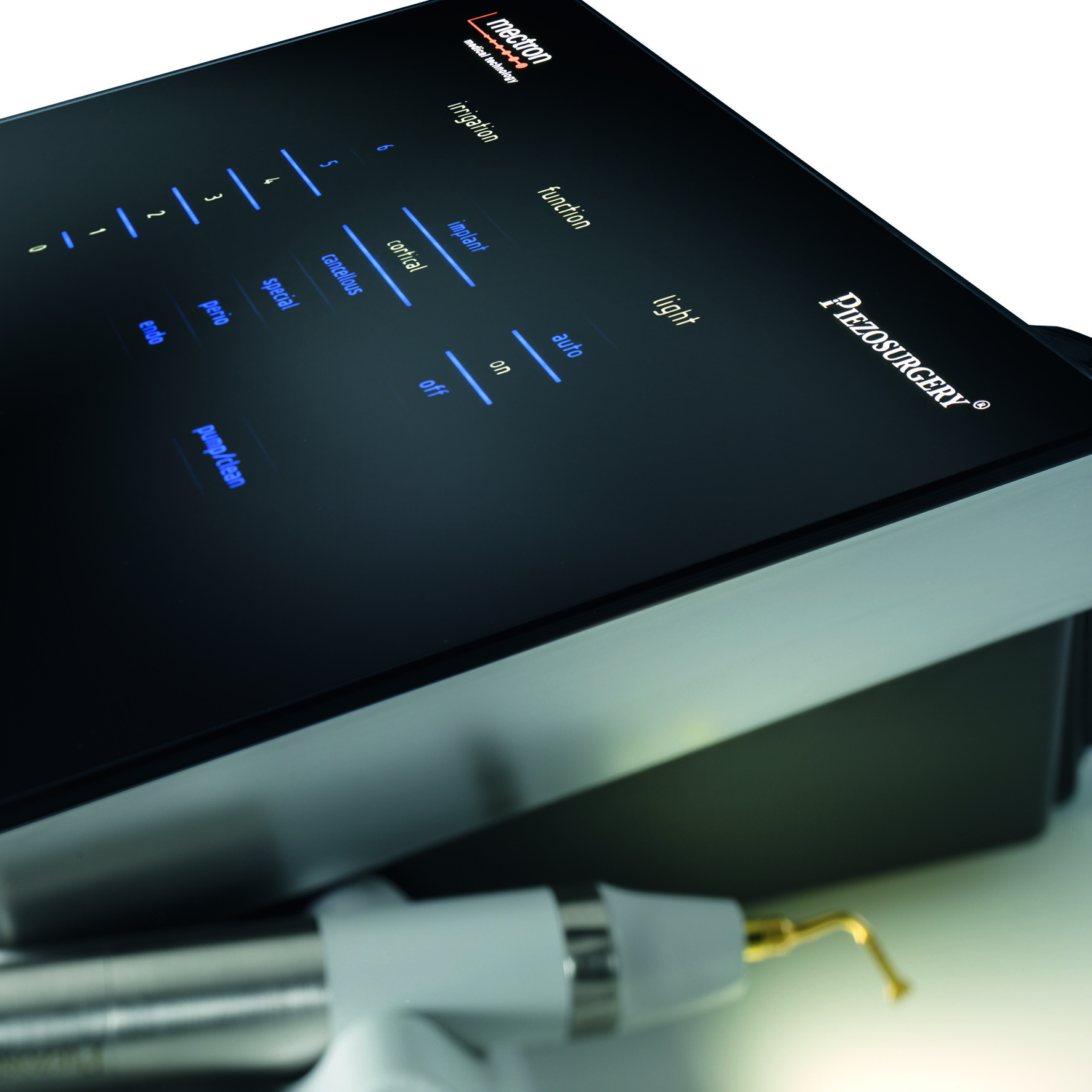

ピエゾサージェリー®タッチは機能設定が容易で極めて正確に動作するため、術者は施術に専念できます。

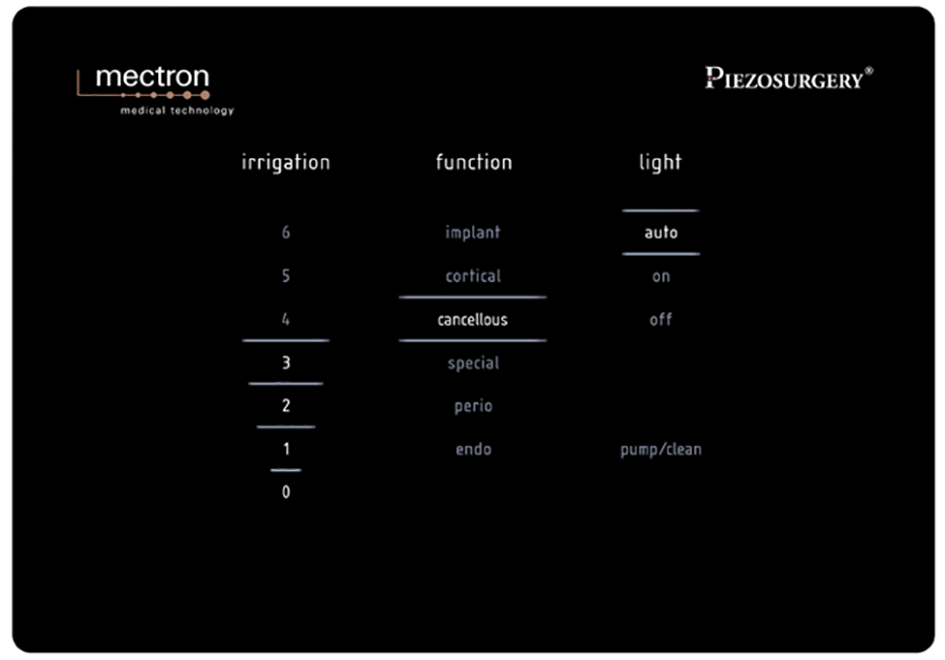

清潔を保つ、ガラス製のタッチスクリーン

■出力レベル（6つの外科処置から機能を選択）
implant　… インプラント窩の前処置
cortical　… 皮質骨の骨切りや切除
cancellous　… 海綿骨の骨切りや切除
special　… 刃部の厚みが0.35mmのチップを使用する骨切り補綴処置
perio　… 歯周外科
endo　… 外科的歯内療法、上顎洞底粘膜の剥離

■注水レベル
・ポンプ流量を0-6段階で調整
・ガラススクリーン上へのタッチで容易に設定
・0～75mL/分 (蠕動ポンプによる注水量)
・ENDOとPERIOの設定時のみ注水量を0に設定可能であるが、その他の機能ではオーバーヒートを避けるためレベル1（8mL/分）から6（75mL/分）で設定
・確実でシンプルな構造の蠕動ポンプでメンテナンスフリー
・骨採取を行う際は、オプションのボーングラフトキットを使用すると、流量を4mL/秒へ調整することが可能

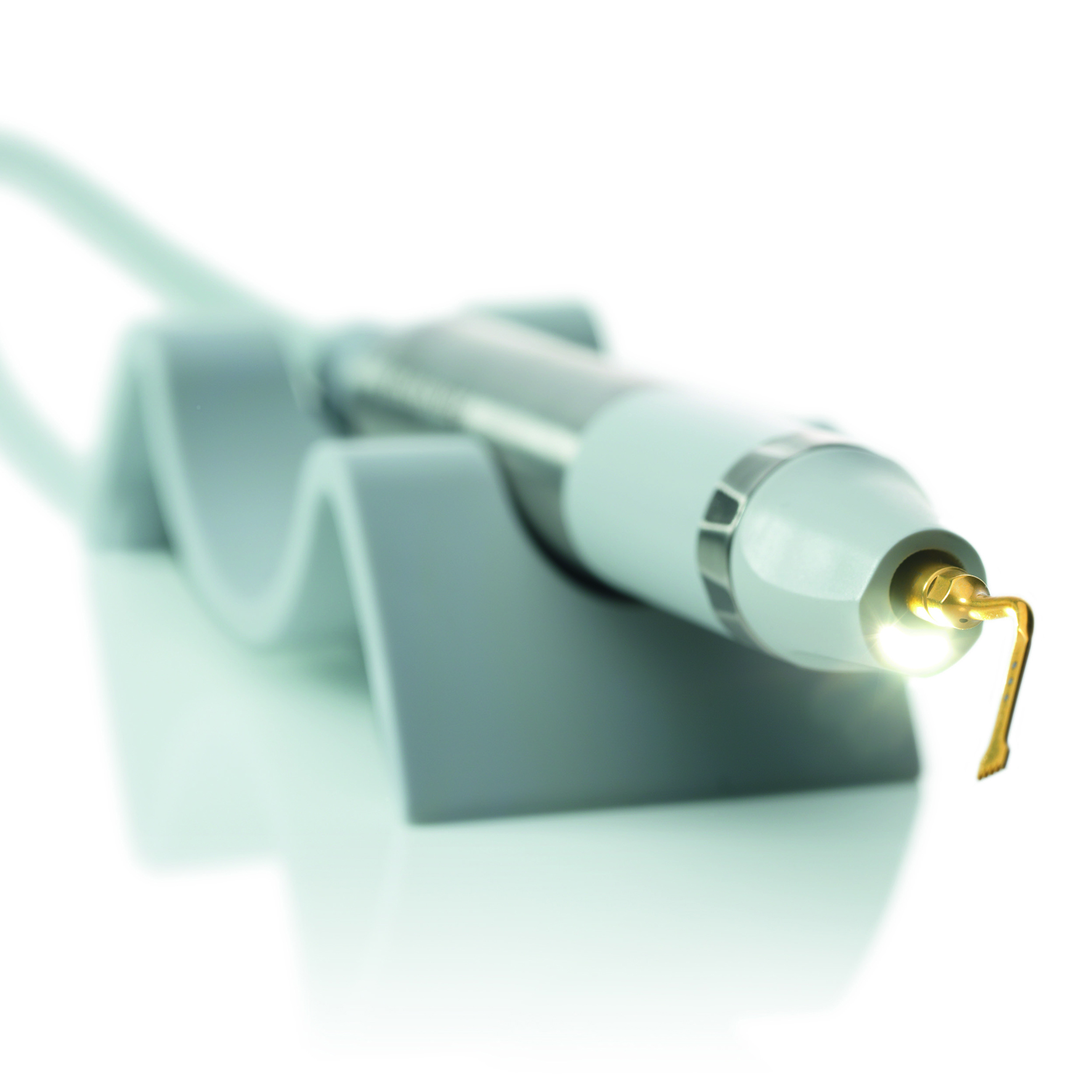

■LED ハンドピース
・ハンドピース先端のLEDライトの位置は360度回転させ調節可能
・チップの形状に妨げられず、最適な照射を実現
・注水による噴霧での視界の妨げを抑制
・LEDハンドピースの３つの設定
　AUTO (LED ライトはフットペダルに連動)
　ON (LED ライトが常時ON)
　OFF (LED ライトが常時OFF)

■クリーニング機能（注水管の自動的なクリーニング機能）
・手順はまず「pump/clean」ボタンをタッチし、
　フットペダルを踏むと20秒間のクリーニング機能が開始し、
　フットペダルを踏むか、「pump/clean」ボタンを再度タッチするとクリーニング機能は停止する。
　使用の際すぐに注水できるよう「pump」 機能で、予め注水回路に水を充填
・酵素系洗浄剤 (ENZYMEC)※を使用してクリーニング機能を実行した後、
　酵素系洗浄剤をすすぐために蒸留水を使用して再度クリーニング機能を実行
※右写真：Piezosurgery®機器のクリーニング機能のための専用酵素系洗浄剤 (ENZYMEC)
・希釈：8-16mL/水1L
・有機残留物（血液）の効率的な除去
・インサートチップやダイナモレンチを浸漬
・超音波洗浄器での使用


動画一覧「症例動画＆組立設定」　


（クリックすると動画一覧ページをご覧いただけます。）

サイエンティフィックアブストラクト集（SCIENTIFIC ABSTRACTS）

メクトロン社のピエゾサージェリーに関する「SCIENTIFIC ABSTRACT 18 years of clinical research」で、歯科に関する2000年～2015年の152編の論文の抄録が掲載されています。
※18年とは研究の対象となった期間

■サイエンティフィックアブストラクト 英語原文
表紙をクリックするとPDFが開きます。

■サイエンティフィックアブストラクト 日本語版
表紙をクリックするとPDFが開きます。

日本語版のプリントアウトをご希望の際は、弊社HPの「お問い合わせ」より
「サイエンティフィックアブストラクト日本語版 印刷データ希望」としてご送信ください。
追って、印刷可能なデータを送信致します。

ピエゾサージェリーシンポジウム2015における白鳥清人先生インタビュー動画

去る2015年10月1－3日にかけて、スペイン/バルセロナで開催されました「第3回ピエゾサージェリーシンポジウム2015」発表後の白鳥清人先生インタビューの様子をご紹介します。下クリックすると、インタビュー動画が再生いたします。最後に日本語でもお話されていますので是非ご覧ください。
※下部分に動画が表示されるまで、時間がかかる場合がございます。

ご使用に関してのご注意とお願い

　注意：本器には必ずMECTRON社純正のインサートチップをご使用ください。

他社製品を使用するとハンドピース先端のネジ山が変形し、インサートチップが正しく固定できなくなるおそれがあります。

Mectron社の純正インサートチップを使用している正常なネジ山。	純正品ではないインサートチップを 使用し変形したネジ山。 インサートチップの固定ができなくなります。

---



    注意：クラウンプレップチップ着脱時の使用ホルダー使い分けについて

クラウンプレップチップをチップホルダーDBへ着脱する際は「レンチキーAB1」と「ダイナモレンチK7」を組み合わせて使用します。

レンチキーAB1



---

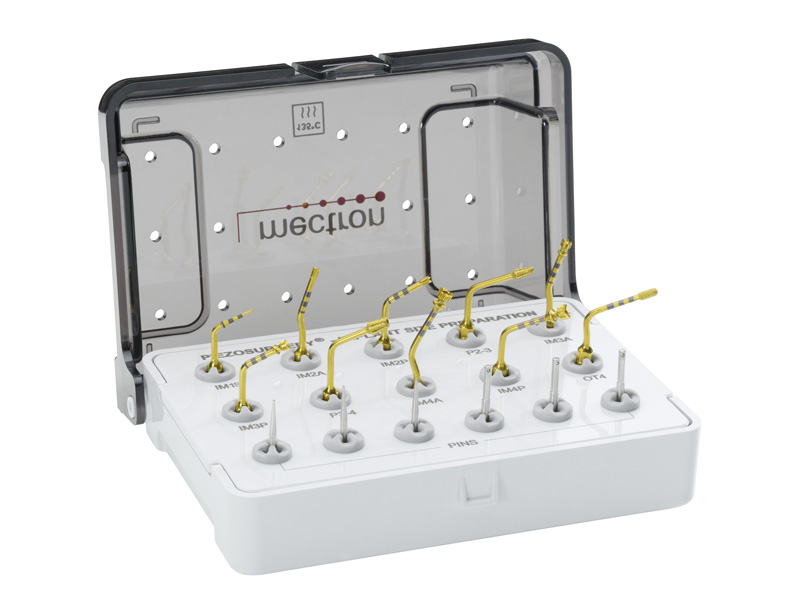

　注意：インサートチップIMシリーズの使用時の注意点



移動用カート

イタリア製のデザインと機能を兼ね備えた、チェアーサイドで使いやすい移動用モービルカートです。
ピエゾサージェリーやインプラントモーターの配置に最適です。電源付のカートは配線をまとめることができ、便利に使用できます。
・モービルカート 3段 電源有　※下写真
・モービルカート 3段 電源無
・モービルカート 2段
